Датчик уровня РСУ-1РA

Предназначены для контроля пороговых уровней тяжёлых абразивных неагрессивных сыпучих материалов в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня при сильных ударных нагрузках на внутренние стенки бункера (на таких материалах, как гравий, щебень, крупнодисперсная порода и т. д.). Температура контролируемого продукта - от - 40 до + 80ОС.

РСУ-1РА питается от сети переменного тока (~187-242 В, 49-51 Гц), а РСУ-1Р-2А – от постоянного напряжения 21-27 В.

Принцип действия сигнализаторов  основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т. д.

В комплект поставки датчика входят микроволновые генератор ППМ-02ВГ, детектор ППМ-02ВП, вторичный прибор - сигнализатор "Контур-2", а также все необходимые кабели, крепёжные и установочные элементы.

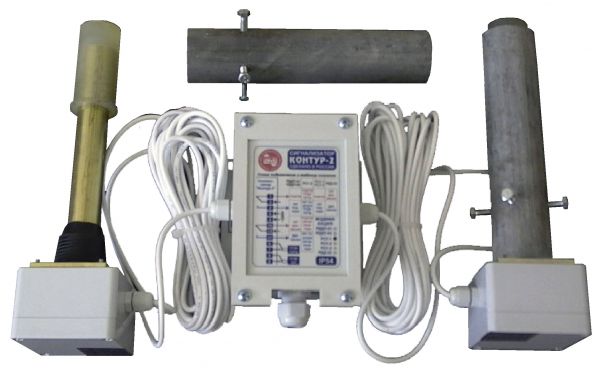

Генератор и детектор имеют одинаковую конструкцию (рис. 2), которая обеспечивает:

1. Возможность установки как на параллельные стенки бункера, так и на его конические сходы. Крепёжная труба может быть приварена к стенке бункера под любым углом.
2. Возможность использовать прибор на бункерах с высокими механическими и ударными нагрузками. Со стороны продукта волновод закрывается стаканом, изготовленным из износостойкого и ударопрочного композита – полиуретана. Толщина дна стакана – 15 мм.
3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).
4. Удобство монтажа – для установки генераторного (детекторного) модуля требуется только одно круглое отверстие диаметром 48-50 мм.
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
   Максимальное расстояние между генератором и детектором (размер бункера).....8 м
   Рабочая частота генератора .............................................................. от 9,8 до 10,2 ГГц
   Напряжение питания сигнализатора «Контур-2А» ..... от 21 до 27 В постоянного тока
   Потребляемая мощность, не более ......................................................................... 2 Вт
   Тип выходного сигнала..........................................................перекидной контакт реле
   Максимальное напряжение, коммутируемое контактами реле............................ 250 В
   Максимальная мощность, коммутируемая контактами реле ............................ 500 ВА
   Задержка на переключение контактов реле.................... регулируемая, от 1 до 20 сек.
   Задержка..................... переключаемая (на включение/на отключение/симметричная)
   Напряжение питания генератора ..............................................................................9 В
   Постоянный ток детектора, не более ..................................................................... 1 мА
   Постоянная выходная мощность генератора, не более ................................... 0,002 Вт
   Средняя наработка на отказ, не менее........................................................10000 часов
   Средний срок службы, не менее .......................................................................... 10 лет
   Температура окружающей среды ........................................................от -40 до +40 ОС
   Температура продукта........................................................................от -40 до +200 ОС
   Исполнение по ГОСТ 14254-96:
   модулей ППМ-02РГ и ППМ-02РП ........................................................................ IP65
   сигнализатора «Контур-2А» .................................................................................. IP54
   Масса в упаковке, не более: ................................................................................. 3,3 кг
   Габариты, не более:
   сигнализатора «Контур-2А» ................................................................. 163х136х90 мм
   модулей ППМ-02РГ и ППМ-02РП (без фланцев) .................................. 140х90х55 мм
   установочных фланцев.......................................................................... 130х130х20 мм

Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора. Мощность микроволнового излучения не превышает 0,01 Вт.

Для контроля уровня высокотемпературных (до +200OC) неабразивных материалов (зерно в зерносушилке, силикатные смеси, керамзит и т. д.) в бункерах шириной (диаметром) до 8 м применяются сигнализаторы РСУ-1Р и РСУ-1РА. Продукт может содержать агрессивные примеси (например, негашёную известь).

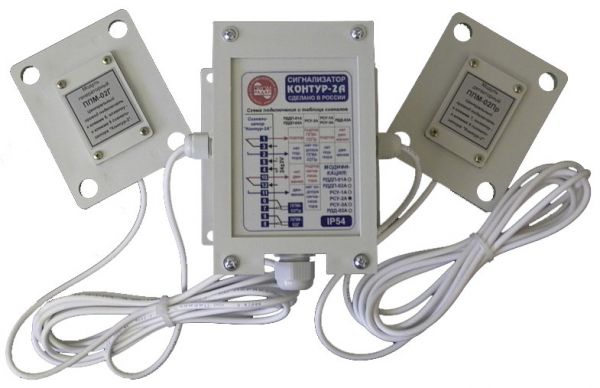

   В комплект поставки датчика входят микроволновые генератор ППМ-02РГ и детектор ППМ-02РП, а также вторичный прибор – сигнализатор "Контур-2".

   Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

   1. Возможность установки как на параллельные стенки бункера, так и на его конический сход с углом при вершине до 70^О.

   2. Возможность использовать датчик на бункерах с высокотемпературным сырьем (между бункером и активными элементами модуля имеется воздушный зазор не менее 25 мм и слой фторопласта толщиной 10 мм). Температура сырья в бункере может составлять от –40 до +200^ОС.

   3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 - IP65).

   Для установки на бункер каждого модуля в его стенке необходимо вырезать квадратное отверстие размером 90х90 мм.

  Выходной сигнал приборов - перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А. Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек. Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора. Мощность микроволнового излучения не превышает 0,01 Вт.

  Для тяжёлых абразивных продуктов, оказывающих ударные нагрузки на стенки бункера (щебень, гравий, гранит, камни, порода и т. д.) предназначены сигнализаторы уровня РСУ-1Р-2 и РСУ-1Р-2А. Ширина (диаметр) бункера - до 8 м.
